惯性传感器上板后:如何排查安装应力带来的读数变化


10/09

2026

技术知识 · 编辑整理 · 2026-10-09

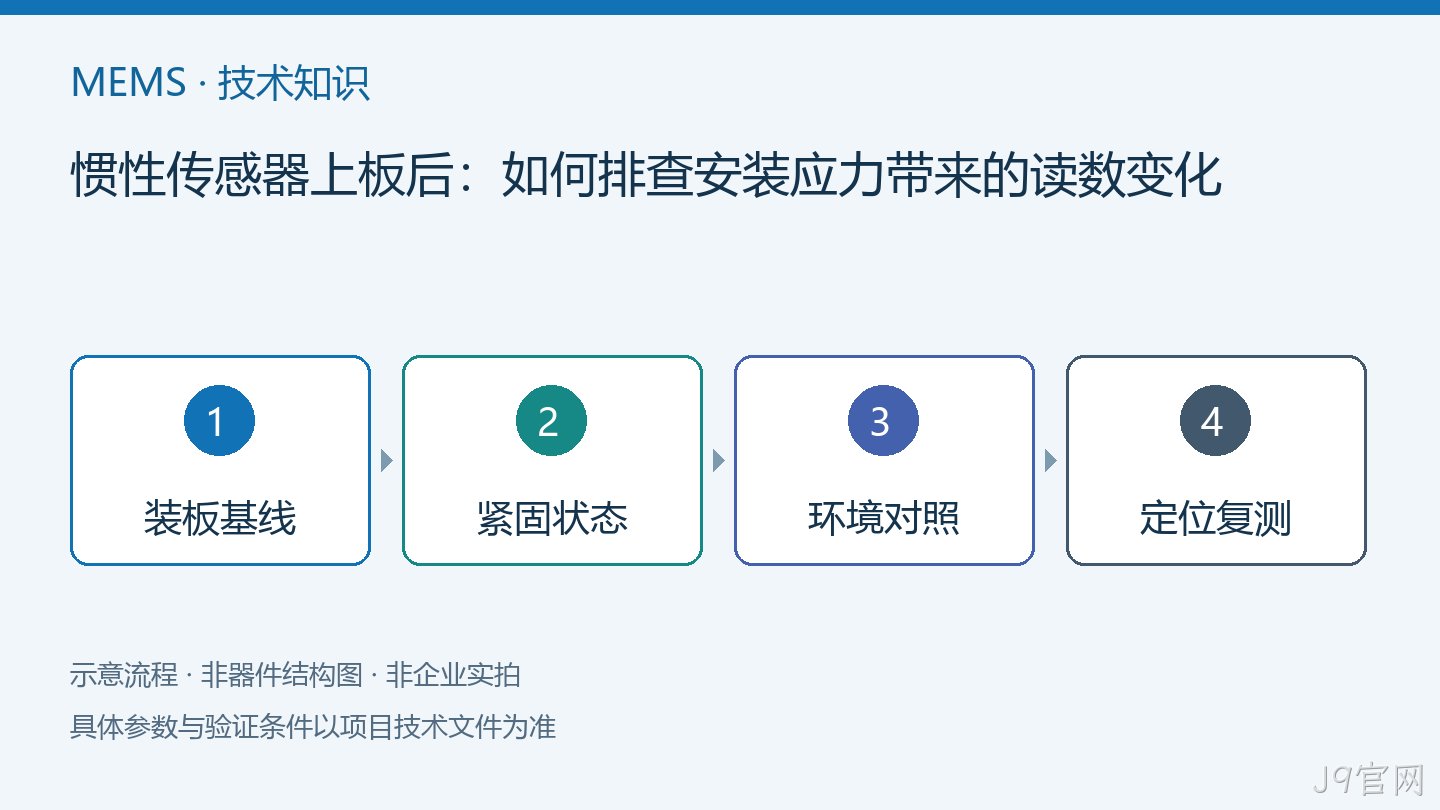

惯性传感器上板后:如何排查安装应力带来的读数变化流程示意
本文专属示意图,非企业实拍、非器件结构图。

不要只关注电路连接是否正确

MEMS器件集成到电路板后,机械安装也需要进入排查范围。ST的PCB设计资料指出,紧固件位置、附近的结构和热源等因素值得在布局阶段评估。本文据此建议,在读数变化调查中同时记录板级安装状态,而不是只检查电源和通信。具体要求仍应查看所用器件资料。

先建立可以重复的安装基线

建议记录板材、支撑点、螺钉位置和装配方式,并在允许的条件下比较安装前后结果。测试时应保持方向、环境和软件配置一致,防止把姿态变化误认为参数漂移。若装配过程无法重现,所得差异也难以用于定位,因此操作记录与数据同样重要。

一次只改变一个可控条件

可以围绕支撑、紧固或热源状态安排分步对照,但不应任意超出设备和器件允许条件。每一步都应记录修改内容,并恢复基线验证现象是否可重复。读数恢复或变化只提供定位线索,仍需结合实际结构分析,不能直接证明芯片存在制造缺陷。

整理给器件团队的反馈包

向J9官网等相关团队反馈问题时,宜附上板级照片、安装示意、测试配置和逐步对照记录。本文为排查思路,不提供通用的螺钉扭矩或安全距离;这些参数需要依据具体产品与装配规范确定。
