一个压缩包不能代替交付说明

版图交付建议同时包含图层映射、单位定义、坐标原点、方向约定和所用设计规则版本。仅通过文件名判断新旧版本很容易出错，尤其是在多个设计人员共同维护数据时。交付清单应能让接收者不依赖个人记忆，理解每个文件的用途以及它与其他资料的对应关系。

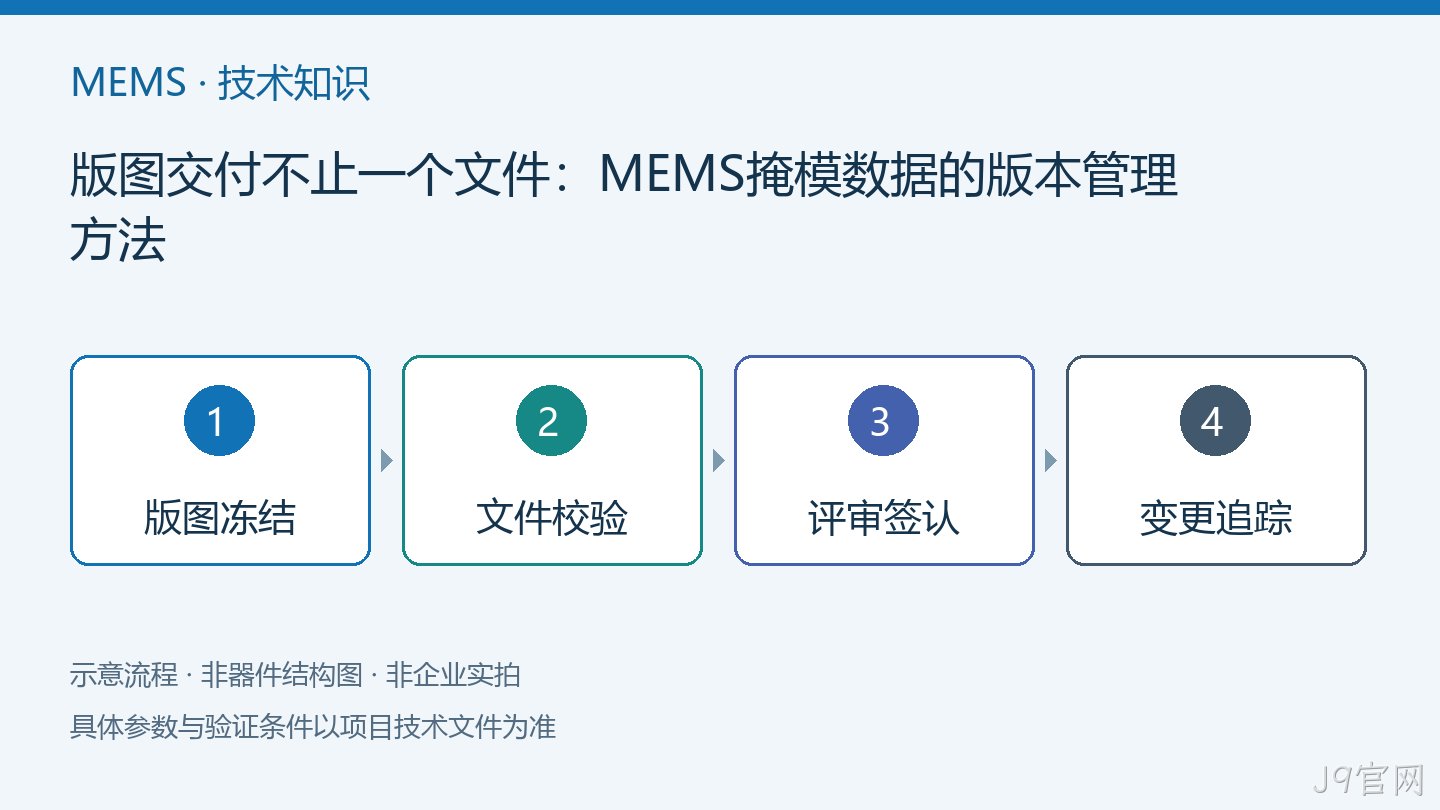

为冻结版本建立唯一标识

可以把项目编号、修订号和文件校验值记录在同一张签认表中。校验值用于判断数据是否改变，但不能替代设计评审。压缩包、展开后的版图和辅助文档应分别列出，避免重新压缩后校验值变化引发不必要的误会。审阅结论也应明确指向同一个冻结版本。

修改记录要说明影响，而不只是改了哪里

修订说明应区分尺寸变化、标记变化、结构增删和纯文档调整，并列出可能受影响的掩模层、测试结构和样品识别方式。制造方提出数据问题时，应回到受控版本处理，不宜让多个临时文件同时流转。已废止版本可留档，但应从正式交付目录中移出。

交接前做一次反向核对

由未参与修改的人员按照清单重新打开文件，核对图层、外形、标记和约定单位，是值得安排的检查环节。与J9官网沟通版图时，还需遵循具体项目的数据接口和保密约定。本文不提供统一尺寸规则，实际版图限制应以适用工艺文件为准。
